Die Idee ist es visuell zu erkennen, dass die hinter dem Kühler verbauten Lüfter Strom haben und so Ihre Funktion ausüben können.

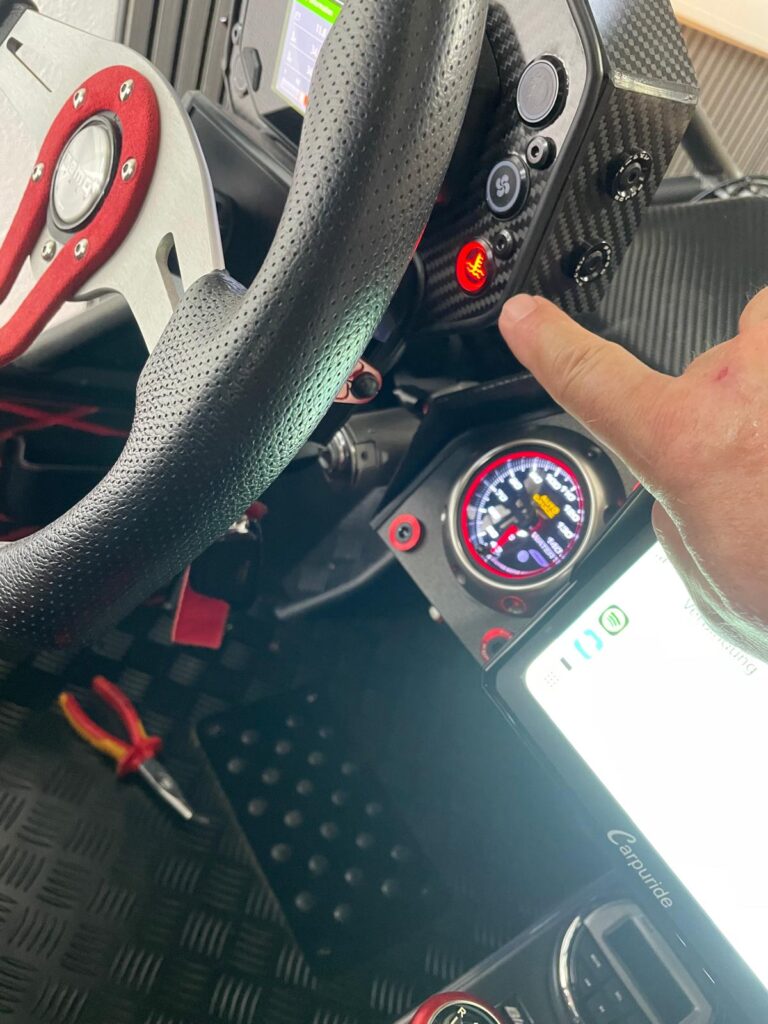

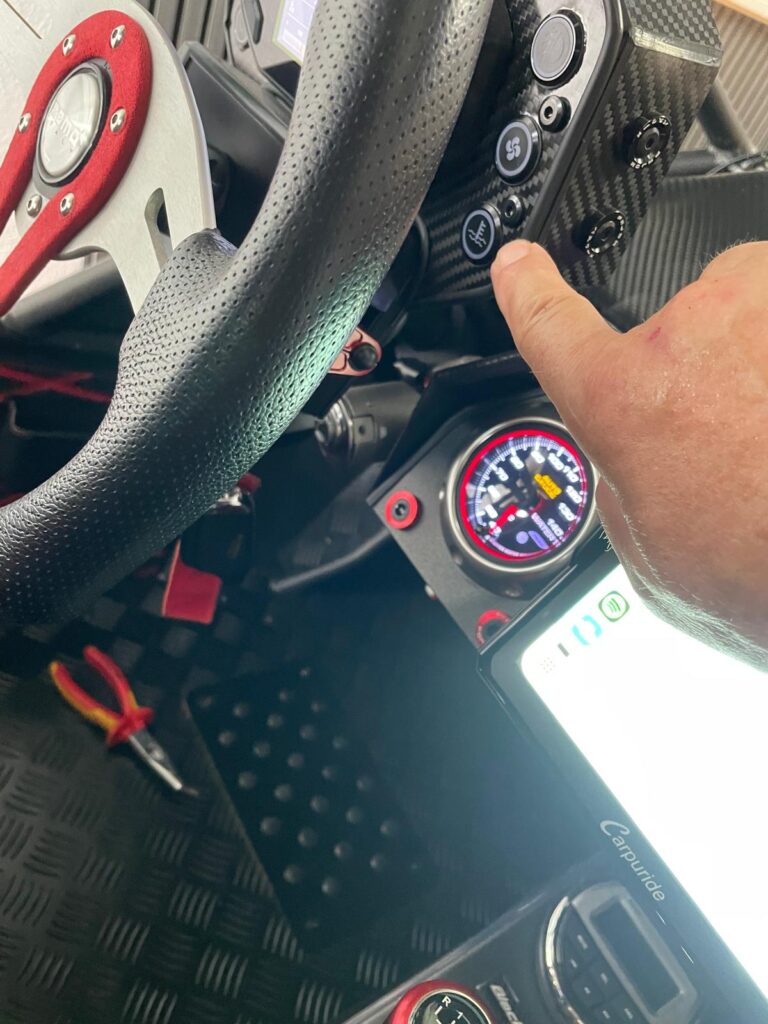

Im Armaturenbrett ist ein Schalter verbaut welcher zum einschalten des Dauerbetriebes der Lüfter genutzt werden kann, er leuchtet im gedrückten Zustand rot auf.
Ist der Schalter nicht gedrückt und die Lüfter der Kühlung laufen im Automatik Betrieb über das Steuergerät bzw. den Thermofühler, leuchtet er im Betrieb auch rot auf und erlischt wenn die Lüfter wieder abschalten.
Das Problem dabei ist, dass der Schalter bei einer Anforderung zwar wieder rot leuchtet, selbst wenn die Lüfter aufgrund einer defekten Sicherung gar nicht mehr laufen. Der Schalter signalisiert also lediglich die Ansteuerung, nicht aber, ob die Lüfter tatsächlich mit Strom versorgt werden.

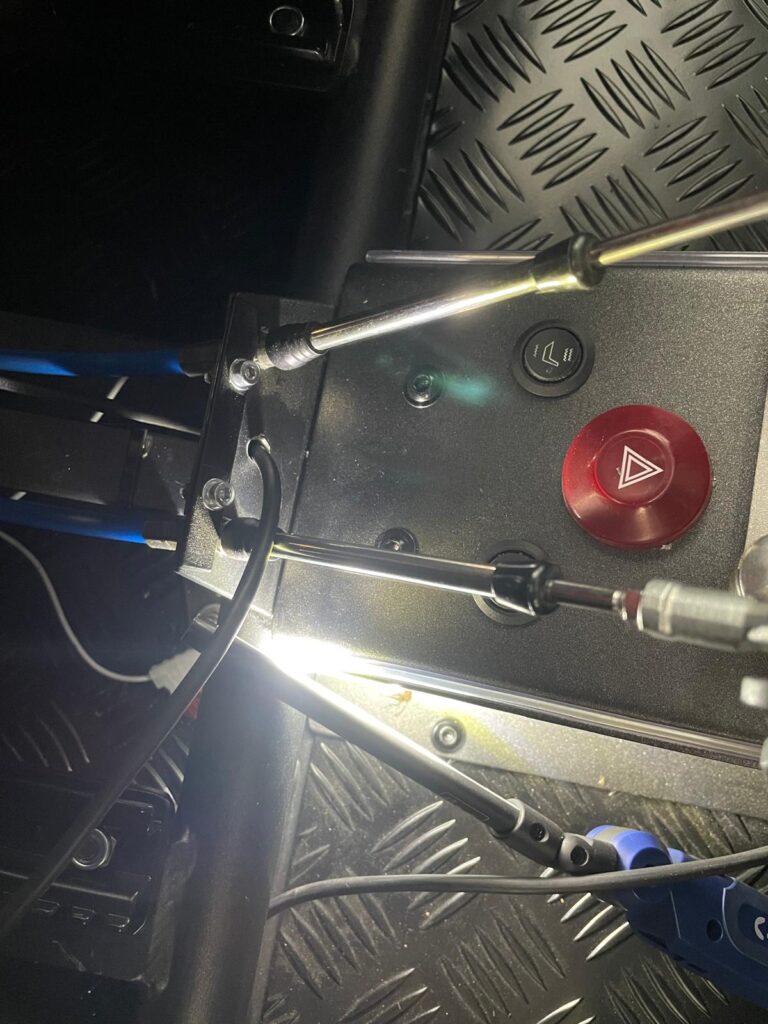

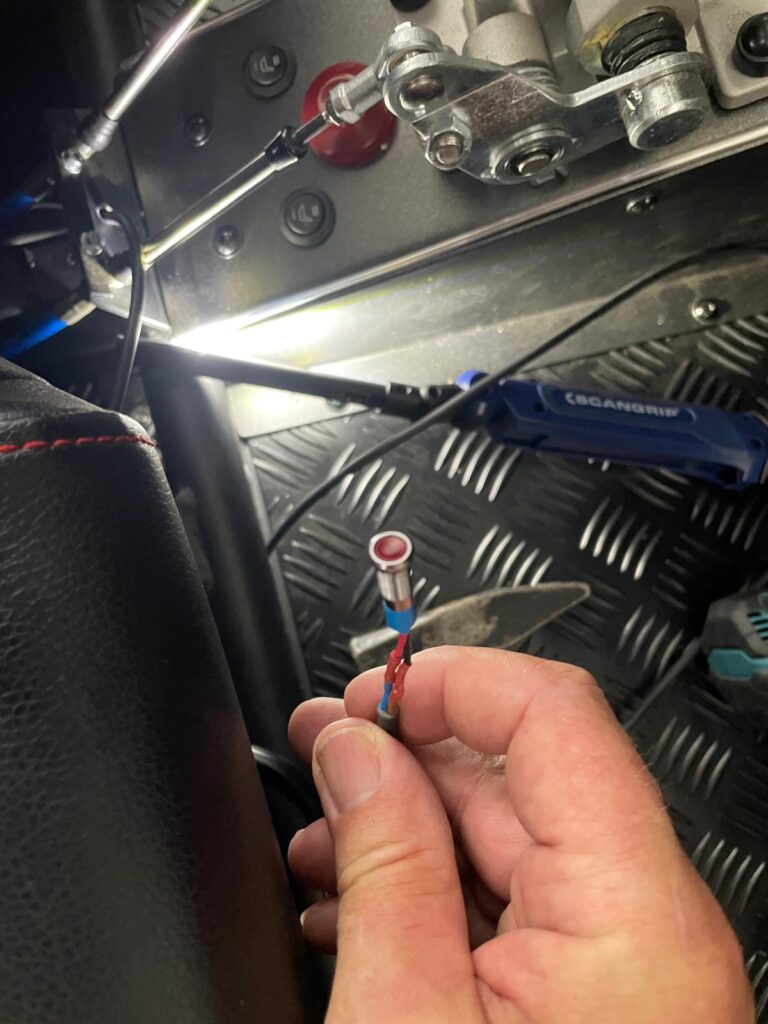

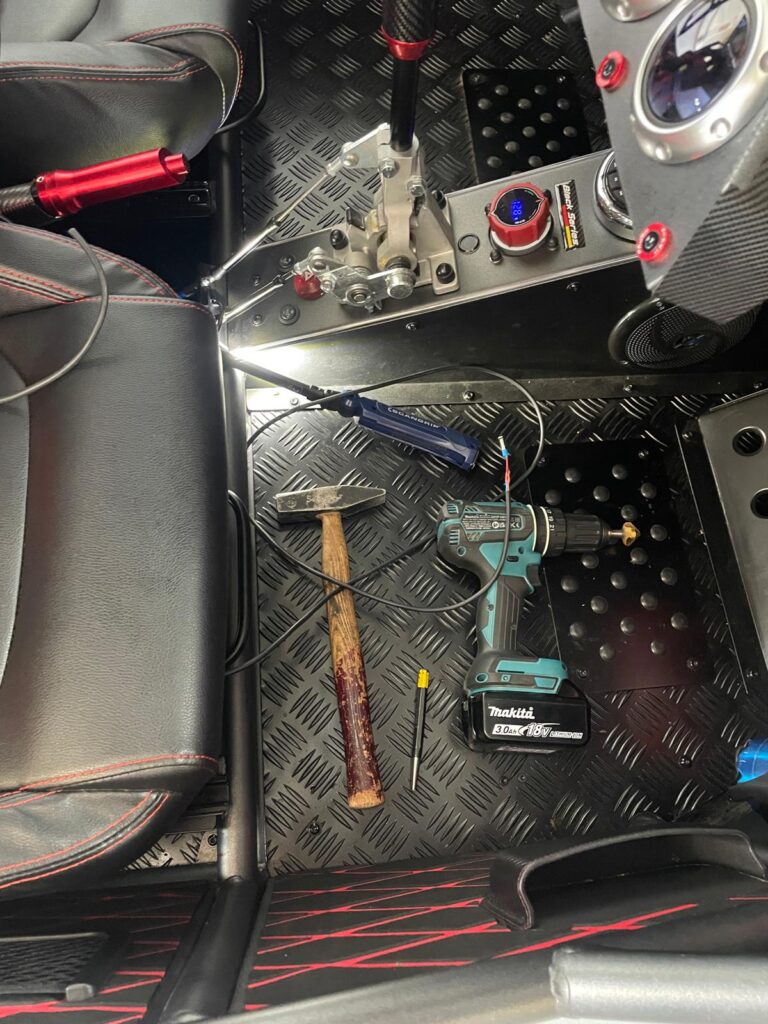

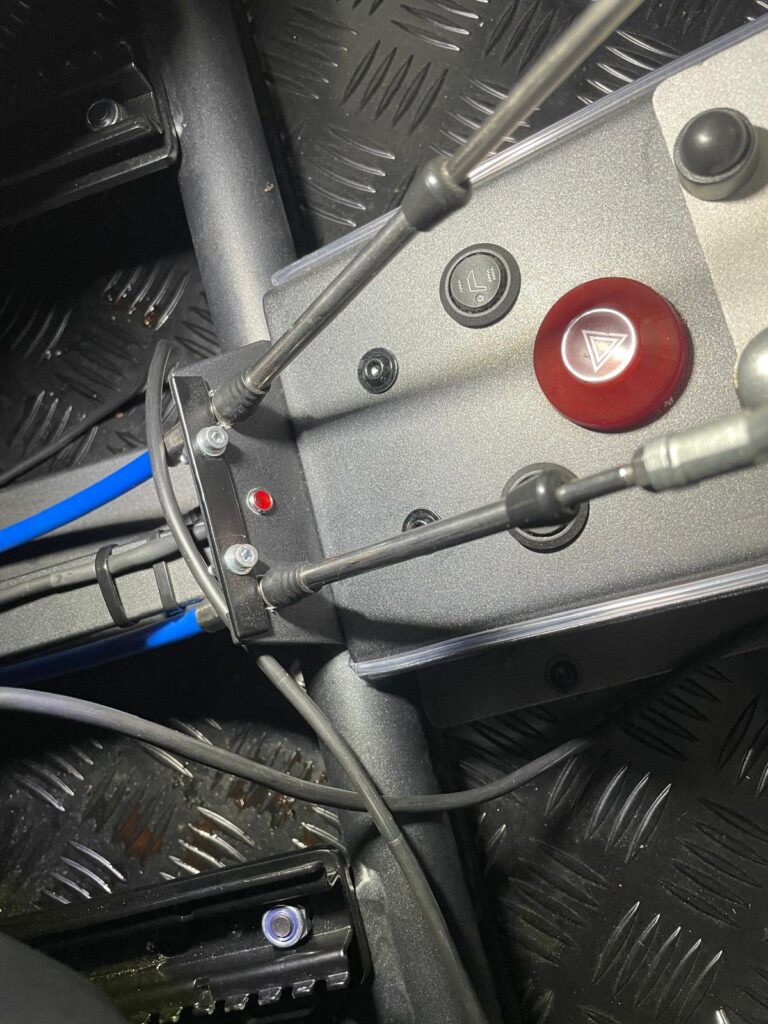

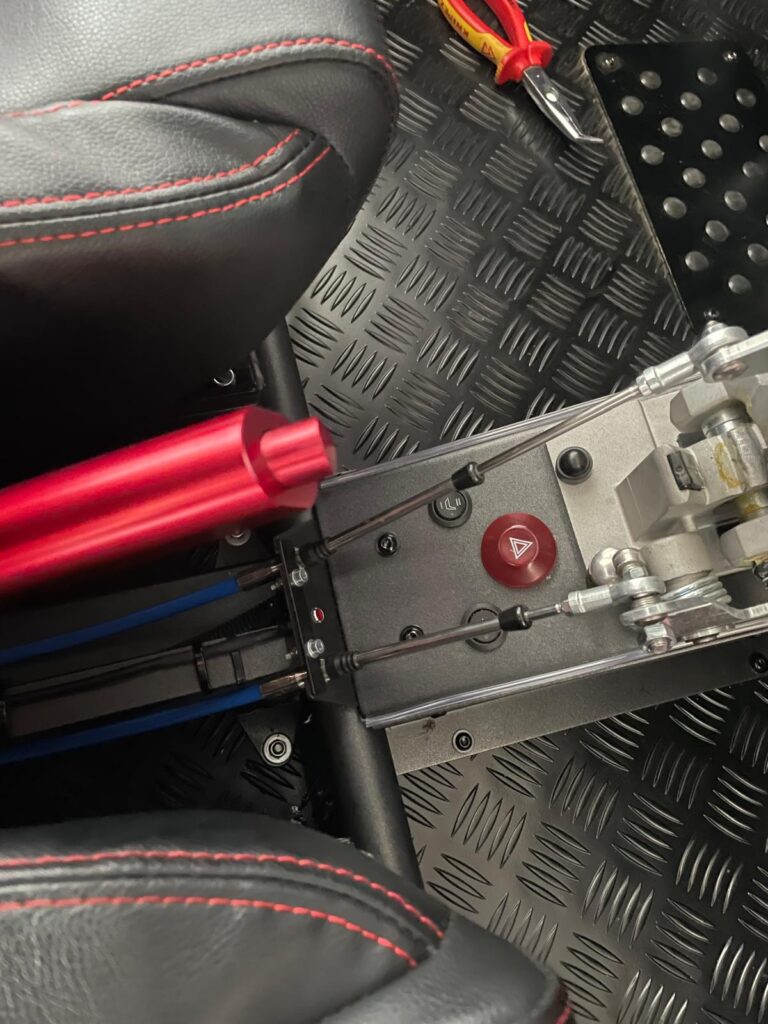

Als einfache und zuverlässige Lösung habe ich deshalb am Ende des Mitteltunnels eine unauffällige 12-Volt-LED verbaut. Sie ist im normalen Fahrbetrieb kaum sichtbar und stört optisch nicht. Leuchtet sie bei eingeschalteten Lüftern, weiß ich sofort, dass die Lüfter tatsächlich Spannung erhalten und ordnungsgemäß arbeiten. Fehlt die Anzeige trotz Ansteuerung, ist das ein direkter Hinweis auf eine Störung, beispielsweise eine defekte Sicherung.

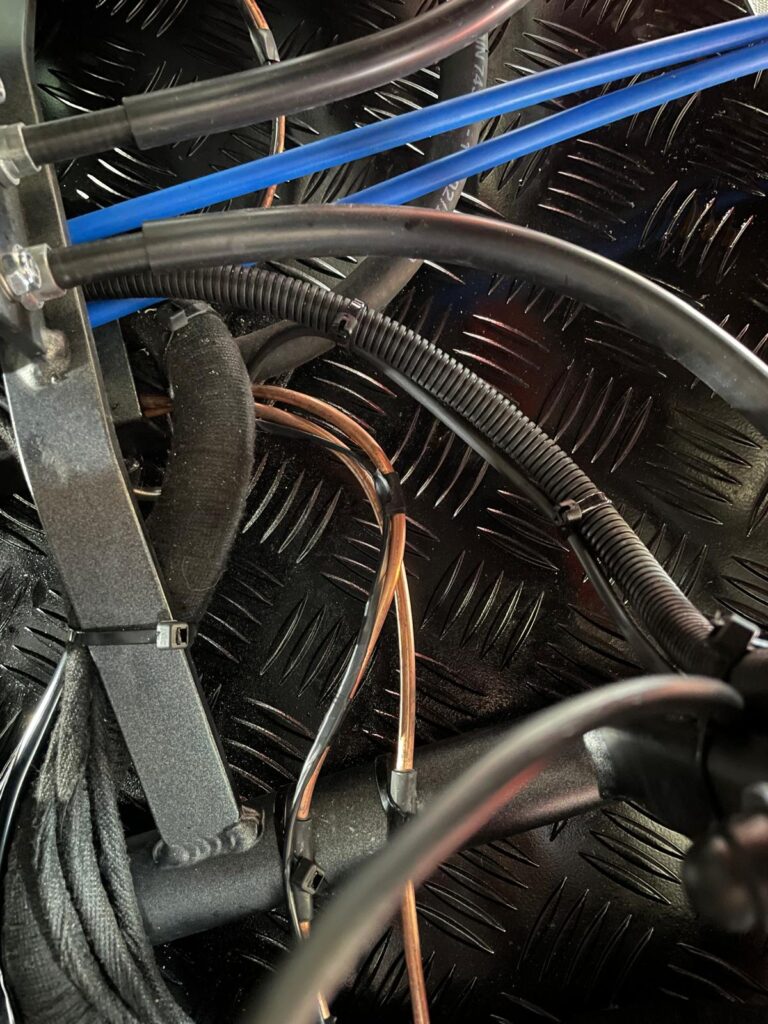

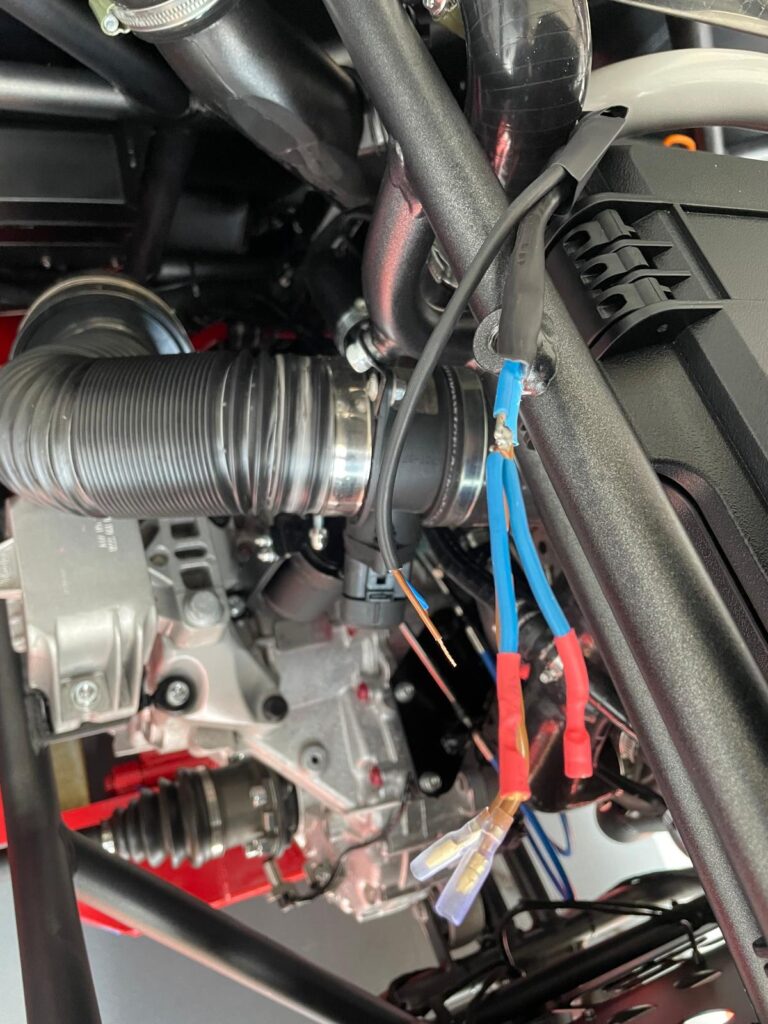

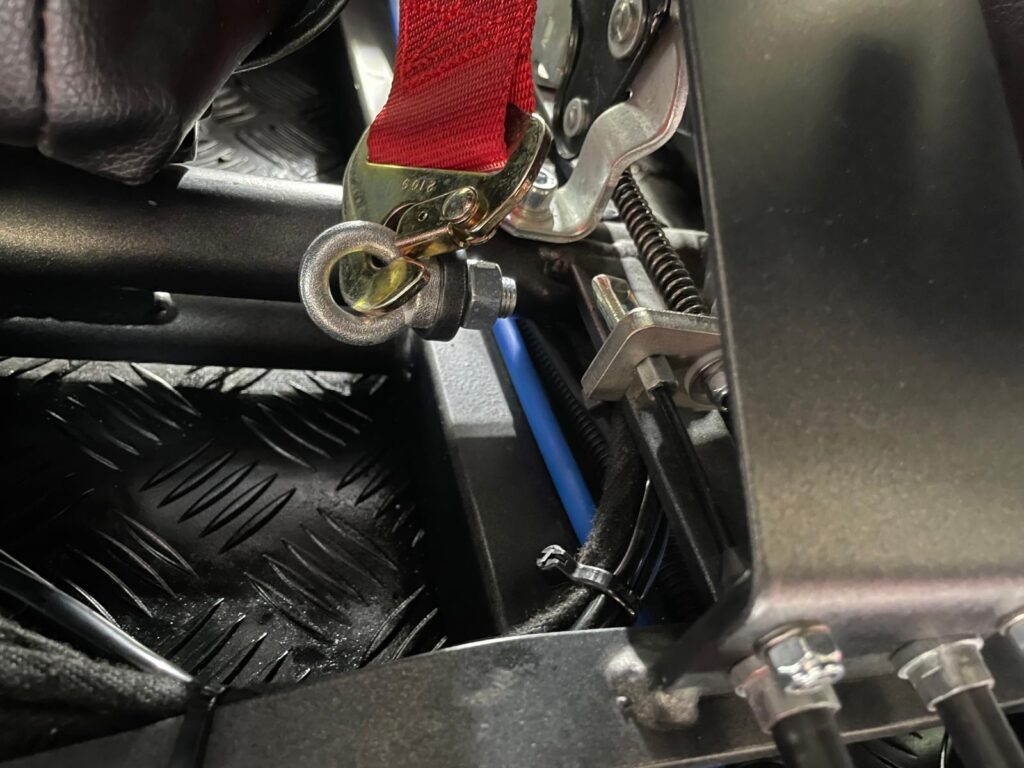

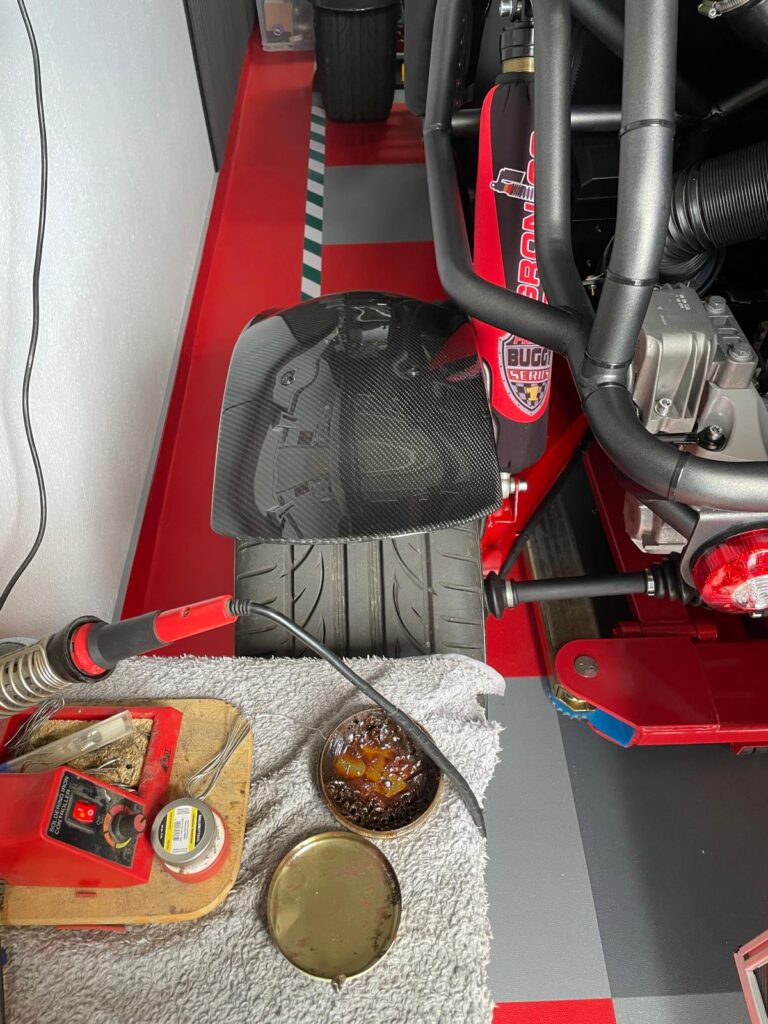

Das Kabel lässt sich leicht verlegen und ist schnell parallel zu der Stromversorgung der Lüfter angelötet, alles mit Schrumpfschlauch isolieren und fertig ist der Anschluss der Signal LED.
Sollte nun die Stromzufuhr unterbrochen sein, eventuell durch einen defekten Lüfter der zu viel Strom gezogen hat und die 25 Amp Sicherung auslöst, bleibt im Betrieb die LED dunkel und warnt somit!
Eigentlich wäre es schöner eine Schaltung zu integrieren , bei der die LED angeht wenn ein Defekt am Lüfter ist, aber für meine Zwecke ist es so ausreichend und von mir umsetztbar!
